Kidhibiti cha Upendeleo cha Kidhibiti cha Upendeleo Kiotomatiki cha Kidhibiti cha Upendeleo
Kipengele
•Hutoa upendeleo tatu kwa vidhibiti vya IQ. Umbizo la moduli huru:
•QPSK, QAM, OFDM, SSB imethibitishwa
•Chomeka na Cheza:
Hakuna urekebishaji wa mikono unaohitajika Kila kitu kiotomatiki
•Mikono ya I, Q: udhibiti kwenye hali za Peak na Null Uwiano mkubwa wa kutoweka: 50dB max1
•Mkono wa P: udhibiti kwenye hali za Q+ na Q- Usahihi: ± 2◦
•Wasifu mdogo: 40mm(W) × 28mm(D) × 8mm(H)
•Uthabiti wa hali ya juu: utekelezaji kamili wa kidijitali Rahisi kutumia:
•Uendeshaji wa mikono kwa kutumia jumper ndogo. Uendeshaji wa OEM unaobadilika kupitia UART2
•Modi mbili za kutoa volteji za upendeleo: a.Udhibiti wa Upendeleo Kiotomatiki b.Volti ya upendeleo iliyoainishwa na mtumiaji
Maombi
•LiNbO3 na vidhibiti vingine vya IQ
•QPSK, QAM, OFDM, SSB na nk
• Uwasilishaji Sahihi
Utendaji

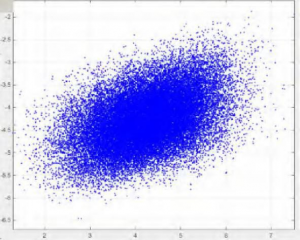

Mchoro 1. Kundi la nyota (bila kidhibiti)
Mchoro 2. Kundi la QPSK (lenye kidhibiti)

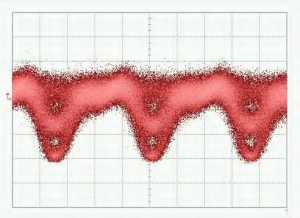

Mchoro 3. Muundo wa QPSK-Jicho
Mchoro 5. Muundo wa kundi la nyota la 16-QAM
Mchoro 4. Spektramu ya QPSK
Mchoro 6. Spektramu ya 16-QAM
Vipimo
| Kigezo | Kiwango cha chini | Aina | Kiwango cha juu | Kitengo |
| Utendaji wa Udhibiti | ||||
| Silaha za I, Q zinadhibitiwaBati (Kiwango cha chini) auKilele (Kiwango cha Juu) nukta | ||||
| Uwiano wa kutoweka | MER1 | 50 | dB | |
| Mkono wa P unadhibitiwa kwenyeQ+(kulia robodura) auQ-( kushoto robodura) nukta | ||||
| Usahihi katika Quad | −2 | +2 | shahada2 | |
| Muda wa utulivu | 15 | 20 | 25 | s |
| Umeme | ||||
| Volti chanya ya nguvu | +14.5 | +15 | +15.5 | V |
| Mkondo chanya wa nguvu | 20 | 30 | mA | |
| Volti hasi ya nguvu | -15.5 | -15 | -14.5 | V |
| Mkondo hasi wa nguvu | 8 | 15 | mA | |
| Kiwango cha voltage ya kutoa | -14.5 | +14.5 | V | |
| Kiwango cha Dither | 1%Vπ | V | ||
| Optical | ||||
| Ingiza nguvu ya macho3 | -30 | -8 | dBm | |
| Urefu wa wimbi la kuingiza | 1100 | 1650 | nm | |
1. MER inarejelea Uwiano wa Kutoweka kwa Moduli. Uwiano wa kutoweka unaopatikana kwa kawaida ni uwiano wa kutoweka kwa moduli ulioainishwa katika lahajedwali ya data ya moduli.
2. Tafadhali kumbuka kuwa nguvu ya macho ya kuingiza hailingani na nguvu ya macho katika sehemu iliyochaguliwa ya upendeleo. Inarejelea nguvu ya juu zaidi ya macho ambayo modulator inaweza kuhamisha kwa kidhibiti wakati volteji ya upendeleo inaanzia −Vπ hadi +Vπ.
Kiolesura cha Mtumiaji
Mchoro 5. Mkusanyiko
| Kundi | Operesheni | Maelezo |
| Weka upya | Ingiza sweta na uivute baada ya sekunde 1 | Weka upya kidhibiti |
| Nguvu | Chanzo cha nguvu cha kidhibiti cha upendeleo | V- huunganisha elektrodi hasi ya usambazaji wa umeme |
| V+ huunganisha elektrodi chanya ya usambazaji wa umeme | ||
| Lango la kati huunganishwa na elektrodi ya ardhini | ||
| Polar1 | PLRI: Ingiza au vuta jumper | Hakuna jumper: Hali ya null; na jumper: Hali ya kilele |
| PLRQ: Ingiza au vuta jumper | Hakuna jumper: Hali ya null; na jumper: Hali ya kilele | |
| PLRP: Ingiza au vuta jumper | hakuna jumper: Hali ya Q+; na jumper: Hali ya Q- | |
| LED | Imewashwa kila wakati | Kufanya kazi chini ya hali thabiti |
| Inawashwa au kuzima kila sekunde 0.2 | Kuchakata data na kutafuta sehemu ya kudhibiti | |
| Inawashwa au kuzima kila sekunde 1 | Nguvu ya macho ya kuingiza data ni dhaifu sana | |
| Inawashwa au kuzima kila sekunde 3 | Nguvu ya macho ya kuingiza data ni kali sana | |
| PD2 | Ungana na fotodiodi | Lango la PD huunganisha Cathode ya photodiode |
| Lango la GND huunganisha Anodi ya photodiodi | ||
| Voltage za Upendeleo | Ndani, Ip: Volti ya upendeleo kwa mkono wa I | Ip: Upande chanya; Katika: Upande hasi au ardhi |
| Qn, Qp: Volti ya upendeleo kwa mkono wa Q | Qp: Upande chanya; Qn: Upande hasi au ardhi | |
| Pn, Pp: Volti ya upendeleo kwa mkono wa P | Pp: Upande chanya; Pn: Upande hasi au ardhi | |
| UART | Endesha kidhibiti kupitia UART | 3.3: volteji ya marejeleo ya 3.3V |
| GND: Ardhi | ||
| RX: Kupokea kwa kidhibiti | ||
| TX: Usambazaji wa kidhibiti |
1 Polar inategemea ishara ya RF ya mfumo. Wakati hakuna ishara ya RF katika mfumo, polar inapaswa kuwa chanya. Wakati ishara ya RF ina amplitude kubwa kuliko kiwango fulani, polar itabadilika kutoka chanya hadi hasi. Kwa wakati huu, null point na kilele cha juu vitabadilika kila kimoja. Q+ point na Q- point vitabadilika kila kimoja pia. Swichi ya polar inamwezesha mtumiaji kubadilisha polar
moja kwa moja bila kubadilisha sehemu za uendeshaji.
2Chaguo moja tu litachaguliwa kati ya kutumia fotodiodi ya kidhibiti au kutumia fotodiodi ya kidhibiti. Inashauriwa kutumia fotodiodi ya kidhibiti kwa majaribio ya maabara kwa sababu mbili. Kwanza, fotodiodi ya kidhibiti imehakikisha ubora. Pili, ni rahisi kurekebisha kiwango cha mwangaza wa kuingiza. Ikiwa unatumia fotodiodi ya ndani ya kidhibiti, tafadhali hakikisha kwamba mkondo wa kutoa wa fotodiodi unalingana kabisa na nguvu ya kuingiza.
Rofea Optoelectronics inatoa bidhaa mbalimbali za vidhibiti vya kibiashara vya Electro-optic, Vidhibiti vya Awamu, Kidhibiti cha Nguvu, Vigunduzi vya Picha, Vyanzo vya mwanga vya Laser, Leza za DFB, Vikuza sauti vya macho, EDFA, Leza ya SLD, Ubadilishaji wa QPSK, Leza ya Pulse, Kigunduzi cha Mwanga, Kigunduzi cha foto kilichosawazishwa, Kiendeshi cha Laser, Kikuza sauti cha nyuzinyuzi, Kipima nguvu cha macho, Leza ya Broadband, Leza inayoweza kubadilishwa, Kigunduzi cha macho, Kiendeshaji cha diode ya Laser, Kikuza sauti cha nyuzinyuzi. Pia tunatoa vidhibiti vingi maalum vya ubinafsishaji, kama vile vidhibiti vya awamu ya safu ya 1*4, Vpi ya kiwango cha chini sana, na vidhibiti vya uwiano wa kuzima kwa kiwango cha juu sana, vinavyotumika hasa katika vyuo vikuu na taasisi.
Tunatumai bidhaa zetu zitakuwa na manufaa kwako na utafiti wako.
