Moduli ya Rof Electro-optic 1550nm AM Series Intensite Modulator 40G

Kidhibiti cha Rof Electro-optic cha 1550nm AM Mfululizo wa Nguvu ya 40G Picha Iliyoangaziwa

Maelezo Fupi:

Moduli ya kiwango cha LiNbO3 inatumika sana katika mfumo wa mawasiliano ya macho ya kasi ya juu, mifumo ya kuhisi leza na mifumo ya ROF kwa sababu ya utendaji mzuri wa kielektroniki. Mfululizo wa R-AM kulingana na muundo wa MZ wa kusukuma-kuvuta na muundo wa X-cut, una sifa thabiti za kimwili na kemikali, ambazo zinaweza kutumika katika majaribio ya maabara na mifumo ya viwanda.

Tutumie barua pepe PAKUA

Maelezo ya Bidhaa

Rofea Optoelectronics hutoa bidhaa za Moduli za Macho na picha za Electro-optic

Lebo za Bidhaa

Kipengele

* Hasara ya chini ya kuingiza
* Kipimo cha juu
* Voltage ya chini ya nusu-wimbi
* Chaguo la ubinafsishaji

Moduli ya elektro-optic Moduli ya elektro-macho LiNbO3 moduli ya kiwango cha MZM ya Mach-Zehnder Moduli ya LiNbO3 Moduli ya Lithium niobate

Maombi

⚫ Mifumo ya ROF
⚫ Usambazaji wa vitufe vya Quantum
⚫ Mifumo ya kuhisi ya laser
⚫ Urekebishaji wa bendi ya kando

Rof-Mfululizo wa AM	Rof-AM-07	Rof-AM-08	Rof-AM-10	Rof-AM-13	Rof-AM-15
Urefu wa mawimbi ya uendeshaji	780nm	850nm	1064nm	1310nm	1550nm
Bandwidth	10GHz	10GHz	10/20GHz	GHz 2.5	50GHz	10GHz	20GHz	40GHz
Hasara ya Kuingiza	5dB	5dB	＜5dB	＜5dB	＜4dB
Uwiano wa kutoweka @DC	＞20dB	＞20dB	＞20dB	＞20dB	＞20dB
V_Π@RF (1KHz)	＜3V	＜3V	＜4V	<3.5V	＜6V	<5V
V_Π@Upendeleo	＜3.5V	＜3.5V	＜5V	<5V	<8V	<7V

Taarifa za Kuagiza

Rof

XXG

Aina:

AM---Kidhibiti cha Nguvu

Urefu wa mawimbi:

07---780nm
08---850nm

10---1060nm

13---1310nm

15---1550nm

Bandwidth:

10GHz

20GHz

40GHz

50GHz

Kufuatilia PD:

PD---Na PD
00 --- Hakuna PD

Aina ya Fiber ya Ndani:

PP---PM/PM

Kiunganishi cha macho:

FA---FC/APC

FP---FC/PC

SP---Kubinafsisha

R-AM-15-40G

Moduli ya Uimara wa Wavalength 1550nm 40GHz

Kigezo				Alama		Dak	Chapa	Max	Kitengo
Vigezo vya macho
Urefu wa mawimbi ya uendeshaji				l		1530	1550	1565	nm
Hasara ya kuingiza				IL			4	5	dB
Upotezaji wa kurudi kwa macho				ORL				-45	dB
Badilisha uwiano wa kutoweka @DC				ER@DC		20	23	45	dB
Uwiano wa kutoweka kwa nguvu				DER			13		dB
Fiber ya macho	Ingizobandari					Panda PM Fujikura SM
	bandari ya pato					Panda PM Fujikura SM
Kiolesura cha nyuzi macho						FC/PC、FC/APC Au mtumiaji wa kubainisha
Vigezo vya umeme
Bandwidth ya uendeshaji(-3dB)					S₂₁	28	30		GHz
Voltage ya nusu-wimbi Vpi		RF			@50KHz		4.5	5	V
		Upendeleo			@Upendeleo		6	7	V
Upotezaji wa kurudi kwa umeme					S₁₁		-12	-10	dB
Uzuiaji wa uingizaji			RF		Z_RF	50			W
			Upendeleo		Z_Upendeleo	1M			W
Kiolesura cha umeme						V(f)

Masharti ya Kikomo

Kigezo	Alama	Kitengo	Dak	Chapa	Max
Ingiza nguvu ya macho	P_{katika, Max}	dBm			20
Ingiza nguvu za RF		dBm			28
voltage ya upendeleo	Vbias	V	-15		15
Joto la uendeshaji	Juu	℃	-10		60
Halijoto ya kuhifadhi	Tst	℃	-40		85
Unyevu	RH	%	5		90

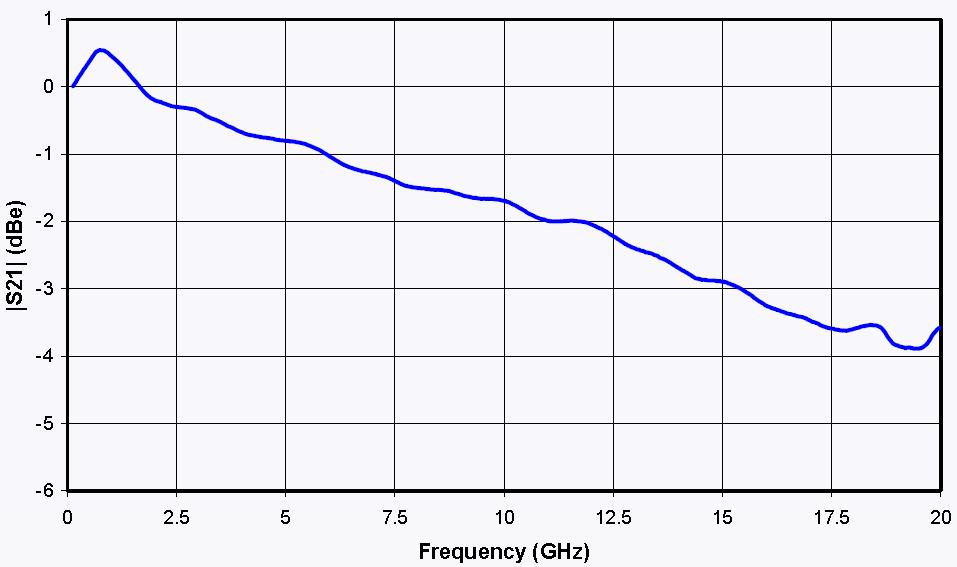

Mzingo wa S21

&S11 Curve

Mikondo ya S21&s11

Mchoro wa Mitambo

BANDARI	Alama	Kumbuka
Katika	Mlango wa pembejeo wa macho	Nyuzinyuzi za PM (125μm/250μm)
Nje	Mlango wa pato la macho	Chaguo la PM na SMF
RF	Mlango wa pembejeo wa RF	SMA(f)
Upendeleo	Bandari ya kudhibiti upendeleo	1,2 Upendeleo, 34-N/C

Iliyotangulia: Moduli ya Rof Electro-optic 1550nm AM Series Intensite Modulator 20G

Inayofuata: Moduli ya Rof Electro-optic 1310nm Intensite Modulator 2.5G mach-zehnder moduli

Rofea Optoelectronics inatoa safu ya bidhaa ya moduli za kibiashara za Electro-optic, moduli za Awamu, moduli ya Ukali, Vigunduzi vya Picha, Vyanzo vya mwanga vya Laser, lasers za DFB,Amplifaya za macho, EDFA, SLD laser, urekebishaji wa QPSK, Pulse laser, Kigunduzi cha Mwanga, Kigunduzi cha kidereva kilichosawazishwa, Laser. , Kikuza sauti cha Fiber optic, Kipima nguvu cha macho, Laza ya Broadband, Laser ya Tunable, Kitambua macho, Kiendesha diodi ya Laser, Kikuza sauti cha Fiber. Pia tunatoa vidhibiti mahususi kwa ajili ya kubinafsisha, kama vile vidhibiti 1*4 vya safu, Vpi ya chini kabisa, na vidhibiti vya uwiano wa hali ya juu kabisa wa kutoweka, vinavyotumika hasa katika vyuo vikuu na taasisi.
Tunatumahi kuwa bidhaa zetu zitakusaidia na utafiti wako.
